一、 定义与用途
支吊架，全称为管道支吊架，是用于支撑、悬吊、限位、减振或控制管道位移的专用装置与结构的总称。它是管道系统的重要组成部分，核心功能在于：
承受荷载：承受管道及其内部介质、隔热层等附件的重量载荷（恒载），以及可能的风、雪、地震等临时载荷（活载）。
控制位移：限制或引导管道因热胀冷缩、设备推力等产生的位移，防止对管道本身或相连设备造成过大的应力和破坏。
控制振动：抑制由流体脉动、设备运转等引起的管道振动，保证系统平稳运行。
固定与分配：将管道的荷载合理分配到建筑结构或地基上。
二、 主要分类（按功能与特性）
承重支吊架
刚性支吊架：在支撑点处无垂直位移。用于无垂直位移或位移可忽略的场合。

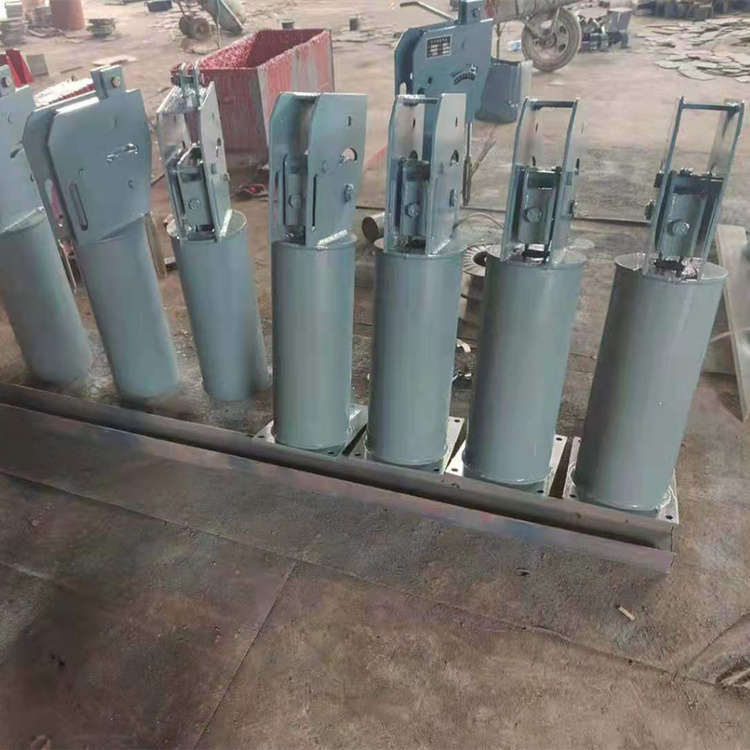

可变弹簧支吊架：通过弹簧的伸缩，在管道垂直位移时提供持续的支持力，且支撑力变化控制在规定范围内。用于有垂直热位移的管道。
恒力弹簧支吊架：在管道发生垂直位移时，能提供近乎恒定的支撑力。用于垂直位移量较大或要求支撑力恒定的关键管道。
限制性支吊架
固定支架：限制管道在支撑点处的所有线位移和角位移。用于需要完全固定的位置，如设备接口附近、管道分支处。
导向支架：限制管道垂直于管道轴线的横向位移，允许沿轴线方向移动和绕轴转动。用于引导管道沿特定方向膨胀。
限位支架：允许管道在某个方向上有控制的移动，但超过设定值后将被限制。是固定支架和导向支架功能的组合与变体。
减振与阻尼装置
减振器：吸收和消耗管道的振动能量，降低振幅。
阻尼器：主要用于控制由地震、安全阀排汽等引起的突然、剧烈的冲击性位移。
三、 核心标准与设计参数
支吊架的设计、制造、安装与选用是一项严谨的工程工作，需遵循相关标准和规范。
主要标准：
中国国家标准：GB/T 17116.1（管道支吊架 第1部分：技术规范）、GB 50764（电厂动力管道设计规范）等。
美国机械工程师协会标准：ASME B31.1（动力管道规范）、ASME B31.3（工艺管道规范）中均有相关章节规定。
核心设计参数与要素（需通过计算确定）：
工作荷载与热位移：管道在操作状态下（热态）和安装状态下（冷态）的荷载与位移数据是设计选型的基础。
结构强度与刚度：支吊架本体及其生根结构必须满足强度要求，并具备足够的刚度以防止过量变形。
材料选择：根据环境温度、腐蚀条件等选择合适材料。
生根条件：支吊架与建筑结构（梁、柱、楼板）或设备的连接方式与可靠性。
四、 选用与安装要点
支吊架的配置是管道应力分析与系统设计的关键环节。必须：
根据管道系统的应力分析报告，确定各点位所需的支吊架类型、功能及精确荷载。
严格按设计图纸和技术规格选型与安装，不得随意更改类型、位置或规格。
安装时需注意冷态预调（特别是弹簧支吊架），确保其在工作状态下发挥设计功能。
在高温、腐蚀、振动等严苛工况下，需进行特殊设计和考虑。
