一、 定义与用途
管托是“管道支承托座”的简称，是管道支吊架体系中专指位于管道下方，用于直接承托管道重量并将其传递至基础结构的支撑类组件。其核心功能是承受管道垂直方向的荷载（包括管道、介质、隔热层等重量），并为管道提供稳定的支撑。在广义上，“管托”一词常被用来泛指各种形式的管道支撑装置，但在严格的工程语境中，它特指底部支撑形式。
二、 主要分类
按管道是否允许水平位移分类（最核心分类）
固定管托：与管道及基础牢固连接，完全限制管道在该点的线位移和角位移。用于需要建立“固定点”的位置。
滑动管托：允许管道在支撑面上沿轴线方向（单向或双向）自由滑动，以释放热膨胀应力。是应用最广泛的型式之一。
导向管托：允许管道沿轴线方向滑动，但限制其垂直于轴线方向的横向位移。用于引导管道沿预定方向膨胀。
按是否具备隔断热桥功能分类
普通管托：金属部件直接或通过简单垫块与管道接触。
隔热管托：在管夹与管道之间设置专用隔热/保冷垫块，有效阻断热量传递，用于有保温或保冷要求的管道。
按结构形式分类
焊接型管托：管托底板直接焊接在管道或预焊的管卡上。连接牢固。
卡箍型管托：通过螺栓卡箍将管道固定在管托上，便于安装和调整。
按高度调节功能分类
可调高管托：通常带有螺纹杆等结构，可在一定范围内调整支撑高度，用于补偿安装误差或沉降。

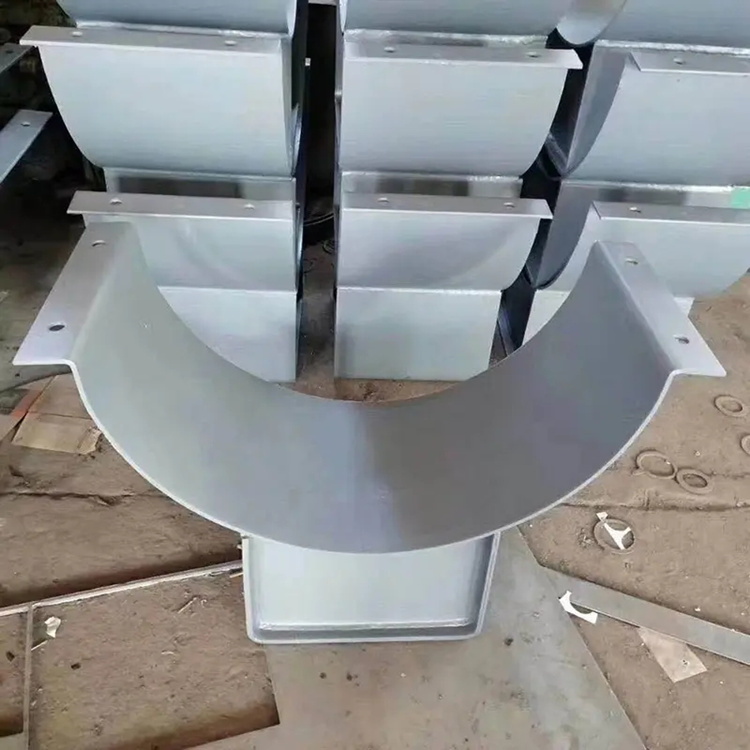

三、 结构与组成
一个典型的管托通常包含以下基本部件：
主体结构：承载重量的金属框架或焊接件。
管夹/管卡：直接接触并固定管道的部件。
底板/支撑板：与基础（如钢结构、混凝土面）连接的底面。
滑动副或固定件：滑动管托包含低摩擦材料（如聚四氟乙烯板）与不锈钢板组成的滑动副；固定管托则包含牢固的焊接结构或紧固件。
连接螺栓：用于组装各部件。
四、 核心标准与设计参数
管托的设计是管道应力分析与机械设计的一部分。
主要标准：
中国国家标准：GB/T 17116.1（管道支吊架 技术规范）。
行业标准图集：HG/T 21629（管架标准图）提供了多种管托的标准设计。
核心设计参数：
设计荷载：管托需承受的最大垂直荷载（包括操作重、试验重等）。
位移要求：管道在操作状态下相对于安装状态的位移量（对于滑动/导向管托至关重要）。
工作温度：决定材料选择（金属材料和滑动/隔热材料）。
摩擦系数：对于滑动管托，所选滑动副的摩擦系数决定了传递给固定点的水平推力。
防腐等级：根据环境腐蚀性确定金属部件的表面处理方式。
五、 选用要点
系统设计：管托的选型与布置是管道应力分析的结果。必须与固定支架、弹簧支吊架等协同工作，形成一个完整的约束与支撑体系。
类型匹配：根据管道在该点的热位移方向和大小，正确选择固定、滑动或导向类型。
特殊需求：对有绝热层的管道，必须选用隔热管托以防止形成热桥或冷桥，并保护隔热层。
安装要求：
冷态预偏：对于滑动/导向管托，安装时需根据计算向热膨胀的反方向进行预偏移。
对中与平整：确保管托与管道接触良好，支撑面水平，受力均匀。
生根可靠：管托底板必须牢固安装在具有足够刚度和强度的基础结构上。
