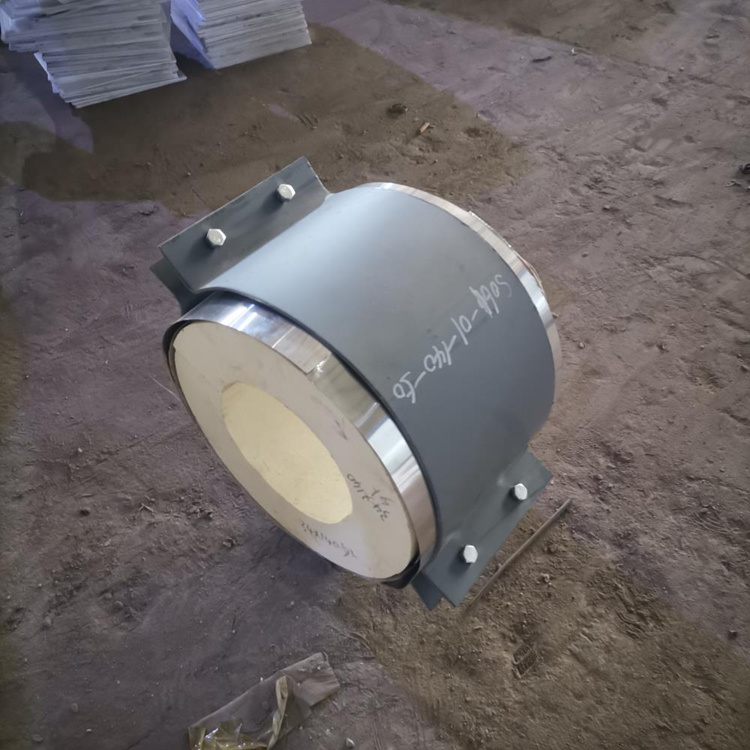

隔热管托

一、 定义与用途
隔热管托是管道支吊架的一种特殊形式，专用于有保冷或隔热（保温）要求的管道系统。其核心功能是在支撑管道的同时，有效阻断管道内部介质与环境之间的热量传递路径（防止“冷桥”或“热桥”），并保护管道外部的保冷层或隔热层在支撑点处不被压损，确保系统整体的绝热效果与能效。

二、 主要分类

1. 按使用温度与功能分类

   • 保冷型管托：主要用于低温或深冷管道。核心设计要求是防止外部热量传入和防止外部水汽在管托表面凝结。其隔热块通常采用低导热系数、抗压强度高的保冷材料。

   • 隔热型管托：主要用于高温蒸汽、热油等管道。核心设计要求是减少内部热量向支撑结构散失并控制外表面温度在安全范围内（防烫伤、满足防火要求）。其隔热块采用耐高温的隔热材料。

2. 按结构形式分类

   • 整体式隔热管托：隔热材料与上部管夹、下部支撑结构预制成一个整体组件。

   • 分体式隔热管托：由独立的隔热垫块（置于管道与钢结构之间）与配套的管夹、底板等组合而成。

三、 材料与结构组成
一个典型的隔热管托通常由以下几部分构成：

1. 管夹/管箍：直接与管道接触并固定管道的金属部件。在保冷管道中，此部件与管道之间常增设隔冷垫块（如红松木块、高压聚乙烯块）以进一步阻断冷桥。

2. 隔热/保冷块：核心功能部分。常用材料包括：

   • 保冷材料：聚氨酯、改性聚氨酯、泡沫玻璃等。

   • 隔热材料：硅酸钙、岩棉、陶瓷纤维等。

3. 底板/支撑板：与基础钢结构连接的金属底板。

4. 螺栓组件：连接各部件的紧固件。在保冷管托中，必须采用加长型螺栓，确保螺栓穿越整个隔热层，防止形成热/冷桥。

四、 核心标准与设计参数
隔热管托的设计与选型需遵循管道设计与绝热工程的相关标准。

• 主要参考标准：

  • 中国国家标准：GB/T 17116.1（管道支吊架）、GB/T 4272（设备及管道绝热技术通则）。

  • 行业标准：SH/T 3073（石油化工管道支吊架设计规范）、HG/T 21629（管架标准图）。

• 核心设计参数（必须通过热工计算和应力分析确定）：

  • 设计荷载：包括管道操作重量、介质重量、绝热层重量及其他附加载荷。

  • 设计温度：管道操作温度和环境温度，决定隔热材料选型。

  • 允许位移：管道热胀冷缩时在支撑点处的水平及垂直位移量。

  • 隔热材料性能：导热系数、抗压强度、吸水率、氧指数等关键指标。

  • 防腐与表面处理要求：根据环境条件确定金属部件的防腐等级。

五、 选用要点

1. 必要性判断：凡有绝热要求的管道，当其敷设在支架上时，原则上均应采用隔热管托，以确保绝热层的连续性。

2. 严格选型：必须根据介质温度（保冷或保温）、设计荷载、位移量及环境腐蚀条件进行专项选型设计，不可与普通支吊架混用或随意替代。

3. 防冷桥设计：对于保冷管道，必须对所有可能与低温管道接触的金属部件（如管夹、螺栓）采取“隔冷”措施，这是设计的重中之重。

4. 安装要求：安装时必须保证隔热块与管道、底板接触紧密均匀，防止局部应力集中压坏隔热材料。紧固螺栓时力度应均匀，避免损坏隔热层。
