一、 定义与用途

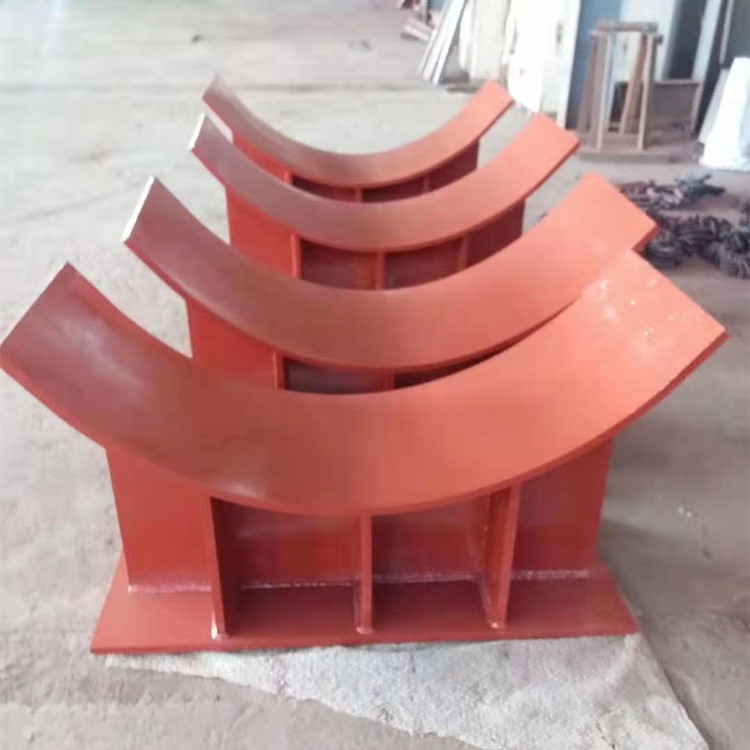

滑动管托是管道支吊架体系中的一种承重支架，其核心特征是允许管道在支撑面上沿管道轴线方向自由或有控制地进行水平滑动。其主要功能是支撑管道重量，同时释放管道因热胀冷缩产生的轴向应力，防止过大的热应力作用于管系或终端设备。
二、 主要分类
按滑动摩擦副材料分类
聚四氟乙烯滑动管托：在管托底部与支撑钢结构之间设置聚四氟乙烯滑板（或填充聚四氟乙烯的不锈钢板）。具有极低的摩擦系数，可显著减少管道滑动时的摩擦力，从而降低对固定点的推力。
金属滑动管托：管托底板直接与支撑底板（通常为不锈钢板）接触滑动。摩擦系数较高，适用于要求不高、滑动位移量小或临时性的场合。
滚动式管托：采用滚珠或滚柱作为中间元件，将滑动摩擦转变为滚动摩擦，摩擦力更小，适用于重载、大位移管道。
按滑动方向限制分类
单向滑动管托：仅允许管道沿单一轴线方向滑动。
双向滑动管托：允许管道在平面内沿两个相互垂直的方向滑动（通常与管道轴线方向一致和垂直）。结构更复杂。
按是否带隔热功能分类
普通滑动管托：仅具备滑动功能。
隔热滑动管托：在管夹与管道之间增设隔热垫块，兼具滑动与隔断热桥的功能，用于有保温或保冷要求的管道。
三、 结构与组成
一个典型的滑动管托通常由以下部件构成：
管夹/管箍：固定管道的上部结构。
底板/滑板：与管夹连接的下部承压板，其底面与低摩擦材料（如聚四氟乙烯）复合，或直接作为滑动面。
支撑底板/滑道：固定在土建结构上的钢板，与管托底板构成滑动摩擦副。
限位挡板：通常设置在支撑底板两侧，用于限制管托在垂直滑动方向上的意外位移，但不阻碍其沿设计方向的滑动。
连接螺栓：用于连接管夹与底板等组件，通常采用长螺栓以适应隔热层厚度。
四、 核心标准与参数
滑动管托的设计与制造遵循管道支吊架的通用标准。
主要标准：
中国国家标准：GB/T 17116.1（管道支吊架 第1部分：技术规范）。
行业标准图集：HG/T 21629（管架标准图）中包含滑动管托的典型设计。
核心设计参数：
设计荷载：包括垂直荷载（管道、介质、绝热层等重量）和计算出的水平摩擦力（推力）。
设计位移：管道在操作状态下，相对于安装状态在滑动点处的总位移量，这是确定滑板长度和安装偏置的关键。
摩擦系数：滑动副（如聚四氟乙烯/不锈钢）的摩擦系数，直接影响传递给固定点的水平推力。该系数需依据材料组合和工况从权威手册或测试中获取。
工作温度：决定滑动材料（如聚四氟乙烯）的适用性及许用应力。
防腐要求：根据环境确定金属部件表面处理方式。
五、 选用与安装要点
系统配置：滑动管托必须与固定支架、导向支架配合使用，形成一个完整的约束体系。固定支架承担全部推力，导向支架控制横向位移，滑动管托则支撑重量并允许轴向位移。
安装位置：通常布置在远离固定支架、需要释放热膨胀位移的直管段上。
冷态预偏：安装时，需根据管道热膨胀方向，将管托向热位移的反方向进行预偏移，确保在操作温度下，管托处于其滑动范围的合理位置，避免滑出轨道的风险。
维护检查：需定期检查滑动面是否清洁、有无锈蚀或杂物卡阻，确保其滑动功能正常。对于聚四氟乙烯滑板，需注意其使用温度上限。
